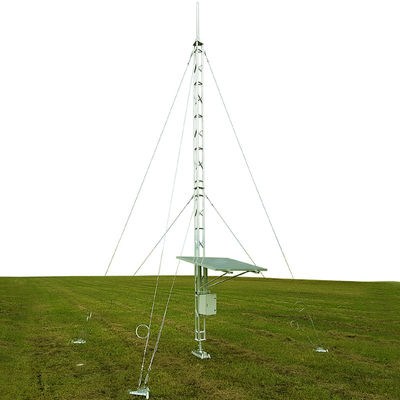

コミュニケーションのための高いマスト30m 60m Guyedワイヤー電気通信の鋼鉄タワー

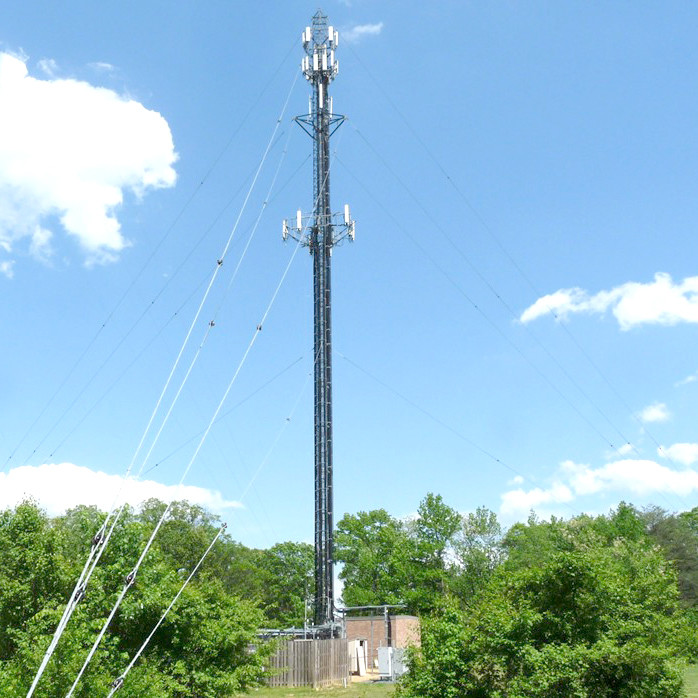

30mのコミュニケーションのための60m高いマストのGuyedワイヤー電気通信の鋼鉄タワー

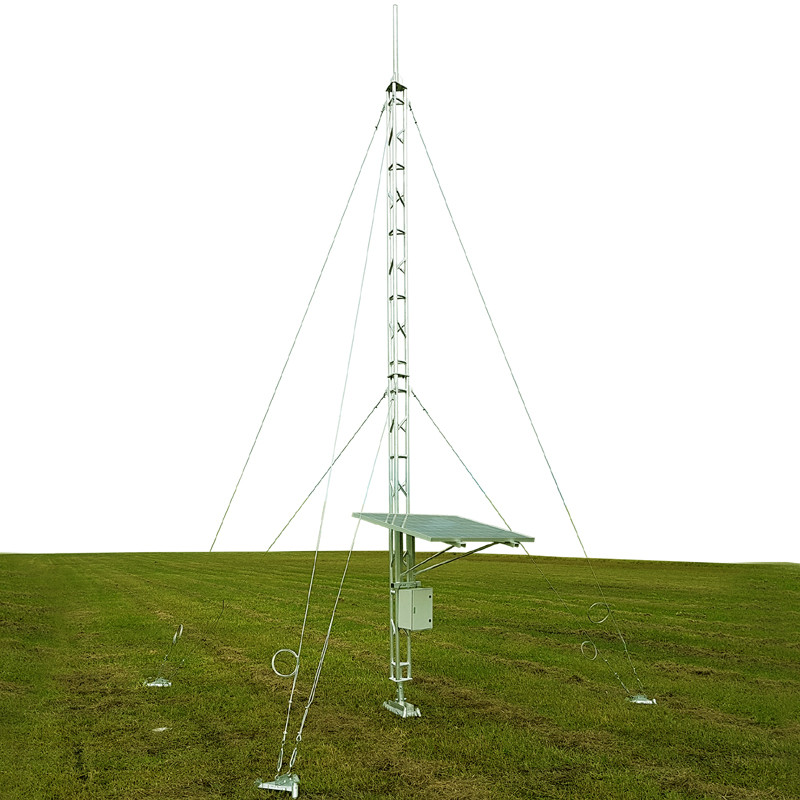

30-60mの高いマストのGuyedワイヤーは鋼鉄通信塔に電流を通した

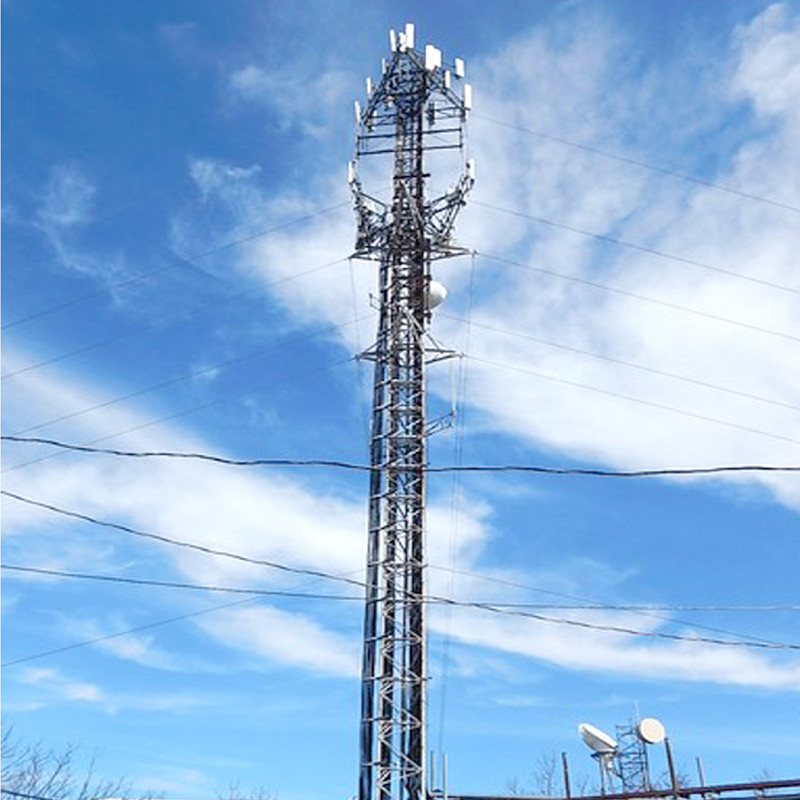

Bipod、三脚または格子屋上およびGuyed地上の取付けられたワイヤーは鋼鉄通信塔に、アンテナ鉄塔、無線タワーおよびTVタワー、送電および配分タワー電流を通した
3脚の管状の鋼鉄格子タワーの指定



SST:Self-supporting鋼鉄タワー

Self-supporting鋼鉄タワーはコミュニケーションまたは送電および配分の適用のための最も普及したタワーである。それは3本の足か4本の足のためにボルトおよびナットによって溶接し、留まることによって一般に、電流を通された管状鋼管および角の鋼板で構成されて設計されている。35mの高さによってから100m、鋼鉄格子タワーはコミュニケーションmacrocellの場所および送電または配分ワイヤーまたはケーブル取付けるために広く利用されている。


           50mの高さのマスト4の2つのプラットホームが付いている脚の角の鋼鉄格子通信塔

4脚自己サポート鋼鉄格子タワーは角の鋼板および平らな鋼板から一般に成っている。4足の格子タワーは複数のセクションに一般に分けられ、セクションはボルトおよびナットによって平たい箱の接続の版によって接続される。各タワー セクションは角度のsteeltの版および平らな版から成っている。すべての鋼板は排気切替器、穴および熱いすくいの亜鉛めっきと組立て式に作られる。


4脚の角の鋼鉄格子タワーの指定




70mの高いマストの4足のAnglularの3つのプラットホームおよびアンテナ ブラケットが付いている鋼鉄移動体通信タワー


4脚の鋼鉄格子通信塔の構造は基礎アンカー・ボルト（おりフレーム）、タワー ボディのセクション、1つから5つのプラットホームで一般に、mountningブラケット、電光阻止/保護棒、梯子、アース板、反落下安全システム（おりの構造）そして締める物構成される（クランプ、クリップ、ボルトおよびナット等のような）。テレコミュニケーション タワーの設計、構造および高さは条件およびデッサンに従ってカスタマイズすることができる。

同じような電流を通された鋼鉄通信塔

3脚自己サポート鋼鉄格子タワーは主要な構造（タワー足として）として管状鋼管からsub-frame （横および縦のbracings）として一般にそれをかボディ言うことができるおよび角の鋼板または管成っている。格子タワーは複数のセクションに一般に分けられ、セクションはボルトおよびナットによってフランジの版によって接続される。各タワー セクションは管状鋼管および角か平らな鋼板から成っている、時々タワーは完全に鋼管から成っているまたはあるbracingsは固体棒鋼から作られる。

完全に鋼管からなされる5mによって工場で管状の鋼鉄格子タワーのセクションは一般に溶接されるまたはより長い格子部品はタワー セクション間の関係のためのフランジの版によって、各セクション溶接される。タワーを取付けるとき、（誰かはそれを鋼鉄おりフレームと呼び、）具体的アンカー・ボルト フレームが付いている基礎を組み立てる必要がある。タワーはボルトおよびナットが付いているフランジの版で基礎に固定される。この種類の管状の鋼鉄格子タワーは取付けのためにより容易非常に固体および強いであり、が、すべてのタワー セクションがトラックまたは容器のより多くの部屋を取る大きい部品で溶接されるので費用は交通機関のためにややより高く、より高価である。

従って最も普及した3脚の鋼鉄格子タワーは管状の管および角の鋼板からなされる。鋼管はタワーの足のためになされる、角の鋼板はbracings （サポート メンバー）およびコネクターの平らな鋼板のためになされる。鋼管は関係のための各端にフランジと溶接される。タワーのすべての部分は取付けの準備ができているCKDの（completelはたたいた）鋼鉄メンバーで組立て式に作られる。タワーを取付けるとき、ちょうどボルトおよびナットによって基礎に鋼管をおよびボルトおよびナットによって溶接された接続の版で管にそれから角の鋼板bracingsを接続するために固定しなさい。製作のCKDの方法では、費用はより低く、容器またはトラックのより多くの材料を出荷できるので郵送料はまた大いにより低い。
