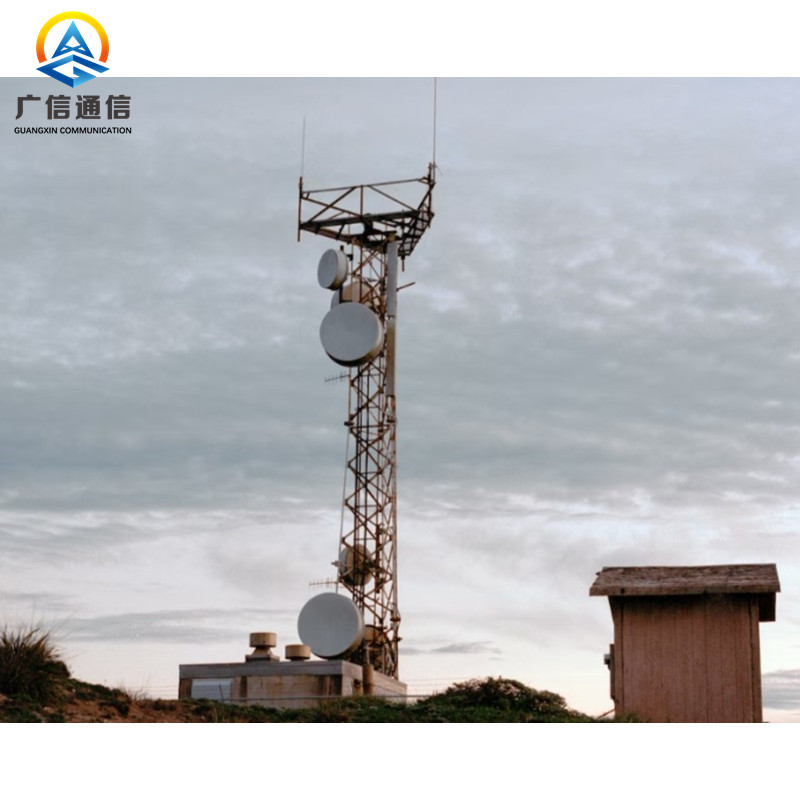

70m無線FMの送信機のための4本の足の自己支持の鋼鉄タワー
| 起源の場所 | 広州 |
|---|---|
| ブランド名 | Guangxin |
| 証明 | ISO9001 |
| モデル番号 | GX-5637G |
| 最小注文数量 | 1set |
| 価格 | USD1880-2100 |
| パッケージの詳細 | 束綿シートか布のパッケージ |
| 受渡し時間 | 20-30days |
| 支払条件 | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力 | 300ton/month |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 商品名 | 70m無線FMの送信機のための4本の足の自己支持の鋼鉄タワー | 素材 | 鋼鉄Q355B （GB/T 1591） |
|---|---|---|---|
| Hot-dip亜鉛めっき | ISO 1461 2009年、ASTM A123 | 設計風圧力 | 0.3-1.2KN/Mの² |
| 設計風速 | 30-50m/sは、バイヤーの条件としてカスタマイズされてできる | 鉄骨構造 | 鋼鉄格子タワー |
| ケーブル ワイヤー | 銅のグラウンド ワイヤー | 棒の設計 | 8等級の地震に対して |
| 張力強さ（Mpa） | 360~510 | 積み出し港 | HuangpuかYantian/Shekou |
| 結合方式 | ナット及びボルト | タワーのタイプ | 管状の格子タワー |
| ハイライト | 4 脚自立型鉄塔,自立型鉄塔 70m,Q355B 自立型鉄塔 |
||
製品の説明
70m無線FMの送信機のための4本の足の自己支持の鋼鉄タワー
テレコミュニケーション4の足の角タワーは自己支持の移動式ネットワーキング、無線コミュニケーション、テレビ アンテナおよび無線放送に設計されている。
4本の足の鋼鉄タワーの私達の指定:
✓は100mに10mの間に製造された共通の高さあったりしかしそれを越えて条件によって伸びるかもしれない。
✓設計風速: 120から220のkm/h間
✓アンテナ偏向の限界: 0.5から2度間
ごく最近の国際規格（EIA、Eurocode、NV65、BS）を一致する✓の構造スチールの設計は計算される
✓材料仕様書は次のとおりである:
•高い抗張鋼鉄はEN10025に従ってある。S355J0か同等の鋼鉄はEN10025に従ってある。S235JR （43Bと同等の）、ASTM A36の等級36か等量。
•ボルトはDIN931および931に従ってある。
•すべての構造の部品はEN ISO 1461に従って電流を通される熱いすくいである。
•アンカー・ボルトはDIN 976に従ってある。
4本の足の鋼鉄タワーのタワーの基礎:
✓は主要な構造タワーのボルトが付いているそびえている。
投錨のボルトが付いている✓のアンカレッジの型板。
縦のケーブル・トレー サポートが付いている✓の縦の梯子。
上の✓の完全で永続的な働くプラットホーム
✓の休息のプラットホームあらゆる15m
任意付属品:
✓のアンテナ ブラケット
✓の安全おり
✓の命綱システム
✓の反侵入のドア
✓基づいているおよび電光保護
✓の障害物表示燈
✓の値上げ/絵画
✓の横のケーブル・トレー
Guyedの格子タワーの指定:
| 材料 | 管状の鋼鉄は、鋼板、平らな鋼板を曲げる |
| 鋼鉄タイプ | 溶接できる低炭素の構造スチール |
| 鋼鉄等級 | GB Q235、Q345、BS 4360、ASTM A36等。 |
| 降伏強さ | Fy≥235MPa |
| 引張強さ | Fu≥400MPa |
| 延長 | σ≥20% |
| 表面の終わり | 熱いすくいの亜鉛めっき |
| 電流を通された層 | T≥65μm |
| 高さ | 20mから100m、要求にカスタマイズされて |
| 設計 | self-supporting 4本の足か自由で永続的な格子タワー |
| 構造 | 1つから5つのプラットホームはアンテナ、マイクロウェーブ、RRUsおよび他の装置を取付けるためのブラケットのアンテナか指定数を取付けるための4つから6つのブラケットによって、各プラットホーム来る。 |
| 供給モード | CKD （完全なたたかれた羽毛）、SKD （半たたかれた羽毛）、DKD （直接たたかれた羽毛） |
| /留め具固定 | ボルトおよびナットの接続の版 |
| 構成 | 基礎/アンカー・ボルト、タワー セクション、1-5のプラットホーム（任意）、取付金具、梯子、反落下安全システム、避雷針、アース板等。 |
| 風負荷 | 0.35-1.0kN/sqm |
| 寿命 | 20-50年 |
| 保証 | 5年 |
| 適用 | GSM/3G/4G/5G/FMのラジオのアンテナ、マイクロウェーブ、電気通信の場所。 |
FAQ:
1. タワーの構造は単一であるか。
いいえ、私達は顧客の要求としてそれを設計し、作り出してもいい。
2. 製造業者か貿易会社か。
私達は製造業者で、自身の工場があり、そして私達の工場を訪問するために歓迎する。
3. 受渡し時間か。
通常、20日以内に。そして私達はバイヤーの要求に従ってプロダクトを作り出し、出荷する。
4. どの位鋼鉄タワーのための耐用年数か。
私達は保証した30年以上耐用年数をできる。
5. アセンブリのために、それは非常に複雑であり、アセンブリ本か指導あるか。
私達は貨物の出荷を組立図に与える。
