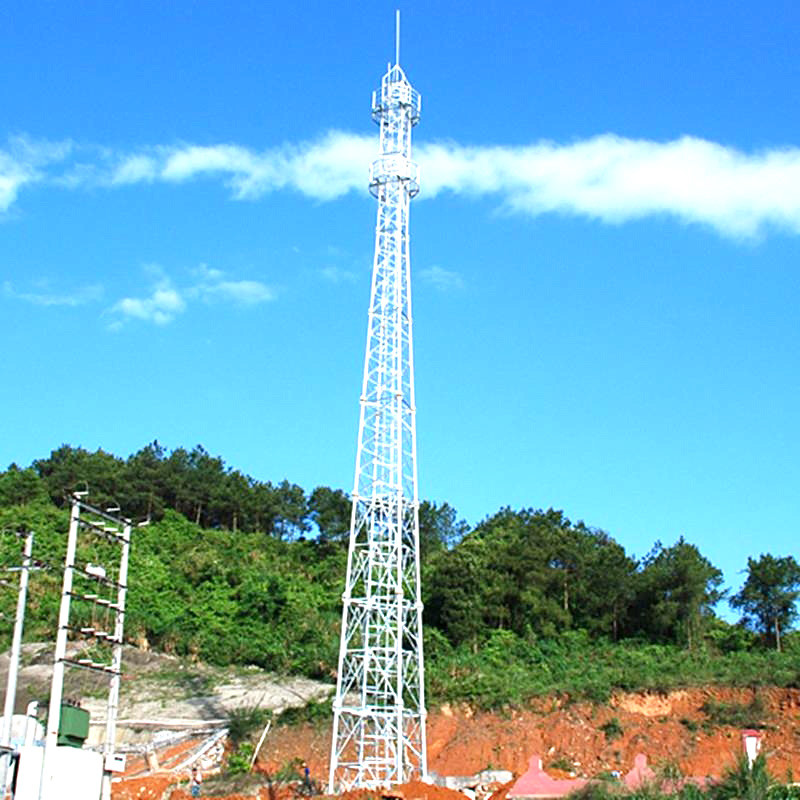

容易に建てられた鋼鉄セルラー通信タワーは鋼鉄格子マストに電流を通しました
| 起源の場所 | 広州 |
|---|---|
| ブランド名 | Guangxin |
| 証明 | ISO9001 |
| モデル番号 | SST-142 |
| 最小注文数量 | 1セット |
| 価格 | USD1880-2100 |
| パッケージの詳細 | 束スチール バンドかワイヤー |
| 受渡し時間 | 20-30日 |
| 支払条件 | ウエスタンユニオン、L/C、T/T |
| 供給の能力 | 300トン/月 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 商品名 | 溶融亜鉛めっき鋼製移動通信塔 | ブランド名 | Guangxin |
|---|---|---|---|
| 溶融亜鉛めっき | ISO 1461 2009、ASTM A123、BS729 | 降伏強さ（Fy） | 235-355MPa |
| 設計風速 | 30-50m/sは、バイヤーの条件としてカスタマイズされてできる | タワータイプ | 管状タワー、ポーランド人 モノラル タワー、角度タワー |
| 設計風負荷 | 0.35-1.2KN/Mの² | 仕事プラットホーム | 顧客までの高さそして量 |
| 接続タイプ | ナット＆ボルト | 耐用年数 | 50年 |
| ハイライト | 簡単に建てられたスチール製セルラー通信タワー、亜鉛メッキスチール製セルラー通信タワー、BS729ラティススチールタワー,Galvanized Steel Cellular Communication Tower,BS729 Lattice Steel Towers |
||
製品の説明
容易に建てられた鋼鉄セルラー通信タワーは鋼鉄格子マストに電流を通しました
3 本足または 4 本足の自立型スチール格子テレコム マスト
広州Guangxinの通信機器Co.、株式会社。は、電気通信のモノポールとタワー、街路灯のポールとタワー、送電網と送電タワー、照明保護ポール、人工バイオニック ツリーでカモフラージュされたアンテナ タワー、CCTV カメラ ポールとハイ マスト、ガイドボード ポールを含む、電気通信および交通インフラの大規模メーカーです。 、広告板および導かれた表示ガントリー フレーム、ETC 料金所のフレームおよび他の製鉄所。私たちが提供する多くのプロジェクトは、パートナーの評判、賞、およびユーザーと顧客からの承認を獲得しています。5Gインフラ、スマートシティや安全交通設備、土木工事など、さまざまな分野で製鉄所を供給しています。
亜鉛メッキ鋼材と移動体通信塔の技術仕様
| 亜鉛メッキ鋼製通信塔 | ||
| 1. 素材 | ||
| 溶接可能な構造用低炭素鋼のプレートまたはチューブ | ||
| 2.グレード | 主な構造 | 中かっこ |
| GB/T1591:Q345B | GB/T 700:Q235B | |
| ASTM A572 Gr50 | ASTM A36 | |
| EN10025: S355JR、S355J0、S355J2 | EN10025: S235JR、S235J0、S235J2 | |
| 3. 設計風速 | 時速250kmまで | |
| 4. 許容たわみ | 0.5 ~1.0 度 @ 動作速度 | |
| 5. 引張強度 | 470～630MPa | 360～510MPa |
| 6. 耐力 | 355MPa | 235MPa |
| 7.伸び（％） | 24 | 20 |
| 8. 衝撃強度 KV (J) | 27(20℃)---Q345B(S355JR) | 27(20℃)---Q235B(S235JR) |
| ボルト＆ナット | ||
| 9.グレード | グレード 4.8、6.8、8.8 | |
| 10. 機械的性質の基準 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナッツ | ISO 898-2 | |
| 10.3 ワッシャー | ISO6507-1 | |
| 11. 寸法基準 | ||
| 11.1 ボルト | DIN7990、DIN931、DIN933 | |
| 11.2 ナッツ | ISO4032、ISO4034 | |
| 11.3 ワッシャー | DIN7989、DIN127B、ISO7091 | |
| 溶接 | ||
| 12.方法 | CO2シールドアーク溶接＆サブマージアーク溶接（SAW） | |
| 13. 標準 | AWS D1.1 | |
| 亜鉛メッキ | ||
| 14.鋼材の亜鉛めっき規格 | ISO 1461 または ASTM A123 | |
| 15. ボルト・ナットの亜鉛メッキ規格 | ISO 1461 または ASTM A153 | |
パプアニューギニアのアロタウに建設された 60m 亜鉛メッキ鋼 VHF ラジオ塔
モバイル通信タワーの仕様:
| 素材 | 管状鋼、山形鋼、平鋼 |
| 鋼種 | 溶接可能な低炭素構造用鋼 |
| 鋼種 | GB Q235、Q345、BS 4360、ASTM A36 など。 |
| 降伏強さ | Fy≧235MPa |
| 抗張力 | Fu≧400MPa |
| 伸長 | σ≧20% |
| 表面仕上げ | 溶融亜鉛めっき |
| 亜鉛メッキ層 | T≧65μm |
| 身長 | 20m ～ 100m、ご要望に応じてカスタマイズ |
| デザイン | 4 本脚の自立型または自立型のラティス タワー |
| 構造 | 1 ～ 5 台のプラットフォーム。各プラットフォームには、アンテナを取り付けるための 4 ～ 6 個のブラケット、またはアンテナ、電子レンジ、RRU、およびその他のデバイスを取り付けるための指定された数のブラケットが付属しています。 |
| 供給モード | CKD（完全ノックダウン）、SKD（セミノックダウン）、DKD（ダイレクトノックダウン） |
| 固定・留付け | ボルト・ナット、コネクティングプレート |
| 構成 | 基礎/アンカー ボルト、タワー セクション、1 ～ 5 台のプラットフォーム (オプション)、取り付けブラケット、はしご、落下防止安全システム、避雷針、アース プレートなど。 |
| 風荷重 | 0.35-1.0kN/平方メートル |
| 寿命 | 20～50歳 |
| 保証 | 5年 |
| アプリケーション | GSM/3G/4G/5G/FM ラジオ アンテナ、電子レンジ、テレコム ステーション。 |
高圧送電鉄塔
鉄塔建築の基本手順
1、サイトの地質調査または地形カテゴリを分類し、タワーの建設要件を満たしていることを確認するための調査
2, 塔体・基礎の設計
3、専門の設計および計算ソフトウェアによって、タワー本体と基礎をテストして指定します
4、タワーと基礎の寸法と材料の仕様を指定します。
5, タワー断面のロフトと施工図の準備
6、図面と仕様に従ってタワー部材を製造します。
7, 塔の土台となる穴を掘り、底にセメント下地を作る
8、鉄製のケージフレームと基礎用の固定具を作る
９、コンクリート基礎を作る木型を作る
10、基礎の周りに鋼板や棒で接地ネットを設置します。
11,コンクリートを流し込み、底ブロックと台座を組み立てる
12、コンクリート基礎の乾燥と散水
13、衝撃強度をテストし、設計仕様を満たしていることを確認します。
14, 塔の基礎を土台の台座や他の塔の部材に固定する
15、タワーセクションとアンテナブラケット、はしご、休憩と作業プラットフォーム、避雷針、接地プレートなどを組み立てます.
16、タワー本体と基礎の接地を設定し、タワーの少なくとも2フィートが接地ネットに接続されていることを確認し、避雷針は少なくとも2つの基礎を介して接地ネットに接続されている必要があります.
17、タワーの真直度または垂直度をテストします
18、すべての仕様を確認したら完了。
鉄塔の用途
1、GSM、2G/4G/5G セルラー モバイル通信アンテナの取り付けおよびテレコム信号伝送塔。
2、FM、AM、VHF 無線送信塔。
3、テレビ局タワー
4、送電と配電のパイロン
5、ミリタリーウォッチタワー
6、レーダー電波塔など
