セルフサポーティング・ガルバナイズド・スチール通信塔 S355JR級
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | GUANGXIN |
| 証明 | ISO9001:2015 |
| モデル番号 | SST-301 |
| 最小注文数量 | 1セット |
| パッケージの詳細 | 束 |
| 受渡し時間 | 注文量によって20~60日 |
| 支払条件 | T/T、L/C、ウェスタン・ユニオン、MoneyGram |
| 供給の能力 | 100個セット |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Anti-corrosion性能 | 最低65ミクロンで熱浸し電熱塗装 | 設計 寿命 | 20-50年 |
|---|---|---|---|
| 地震の抵抗 | 要求に応じた | 高さ | 20-110M |
| 設置方法 | ボルト継手 | 材料 | 構造的な軽鋼 |
| 表面処理 | ホットディップ オープション 塗装 | タワーの付属品 | アンカー・ボルト、避雷針、プラットホーム、梯子、等。 |
| タワーの関係 | フランジの関係か版の関係 | タワーの基礎 | 具体的な基礎 |
| タワー形状 | 三角形か正方形または多角形 | タワーの構造 | 多面格子構造 |
| タワーのタイプ | 3脚または4脚または6脚または8脚の格子塔 | 鉄鋼類 | Q235B,Q355B,ASTM A35,A572,S235JR,S355JR |
| 風速の抵抗 | 設計要求に応じて | ||
| ハイライト | 鉄鋼電鉄通信塔,自立する鋼鉄通信塔,鋼鉄通信塔 S355JR級 |
||
製品の説明
80mまたはカスタムの高さ セルフサポーティング 鋼鉄電信塔
セルフサポーティング 鋼鉄電鉄通信塔 S355JR級
重要で基本的な情報インフラとして,通信塔は通信目的のために使用されます.通信信号を効果的に送信・受信するための塔にアンテナを設置する我々は,この分野に特化した 2009年から14年間,この分野における主要なサプライヤーの一つになりました.我々は,顧客のデザインに従って鋼鉄塔またはモノポール製造することができます図面,仕様と要求事項
通信塔は,自立式格子塔,モノポール塔,ガイヤタワー,最も一般的に使用されているのは自立式モノポール塔や格子塔です.ワイヤレス通信,モバイルネットワーク,ラジオ放送,テレビのアンテナは 塔に設置され,そこから通信信号が送信されます.シグナル の 覆い を 最大限に 拡大 する ため に,さまざまな 場所 や 目的 で 異なる 高さ が 用い られ ます.

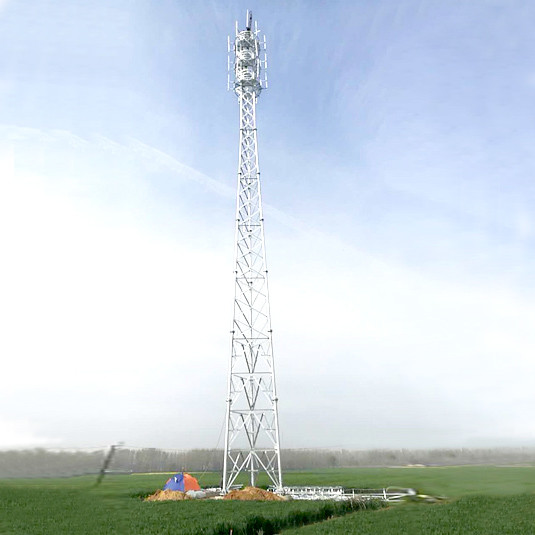

3本足の管状の鋼鉄の三角格子塔
電気通信塔は,通常,高品質の構造型軽鋼で,最小出力強度は235MPaで作られています.主要構造は一般的に高級鋼で作られ,強度が355MPaまで一般的な鋼のグレードはASTM A36 (中国の標準Q235BまたはISO S235JRに相当) とA572 (中国の標準Q355BまたはS355JRに相当) です.表面処理は熱浸しガルバニゼーションで,時にはタワーをより識別するためにプラス色コーティングです.
通信塔のカテゴリー
1自立する格子塔
2自立式モノポールの塔
3鉄塔
セルフサポーティングのガルバン化鋼格子塔
4本足の角型鉄の四角格子塔
自立格子塔は,自立格子塔とは,自立格子塔とは異なり,自立格子塔とは,自立格子塔とは,自立格子塔とは,自立格子塔とは,自立格子塔とは,自立格子塔とは異なる.自立格子塔の利点は,土地の使用が少なく,広範囲の用途 (屋根に設置できる),山や丘,緑地,砂漠,都市または郊外地域など) と安定した構造.テレビ,ラジオ,通信,送電,風力タービン塔のほとんどは自立する塔です.自立の鉄格子塔の最も一般的なタイプは,3脚の塔と4脚の塔です6つまたは8つ足の構造で作ることもあります
モノポールの塔
自給自足しているシングルアントネの数が少ない場合,平原に一般的に建てられる必要について塔の高さは40mを超えない.それはスワッグと溶接プロセスで鋼板から作られています.それは一般的に多角管です.例えば8面,12面または18面.モノポールの塔の利点は,安装が容易である都市部に建設するのに適した土地を少なくする.
ガイアタワー
材料のコストが低くなっているため,木造塔は時々使用されます. 土地が十分である間,塔の費用が低くなると,自立塔の代わりに木造塔を使用することが良い選択肢です.三角形または四角形セクションの軽量塔です鉄筋タワーは,一般的には工場で溶接され,組み立てられ,組み立てられた部分に分かれます.鉄鋼管から作られ,塔の部分は,設置時にフレンズを通してボルトで接続されています..
通信塔 の 他 の 種類
上記の鉄塔の種類に加えて 人工バイオニックツリー カモフラージュ モノポールの塔 camouflaged antenna tower with fiberglass shroud or cover on top for hiding antennas combined with street lights are also applied in the urban areas as they are working as not only for supporting telecom antennas but also for landscaping.
通信塔の仕様
| 鉄鋼電路,風力タービン,電源送電塔 | ||
| 1材料 | ||
| 溶接可能な低炭素構造鋼板やチューブ | ||
| 2. グレード | 主な構造 | ブラシ |
| GB/T1591:Q345B | GB/T 700:Q235B | |
| ASTM A572 Gr50 | ASTM A36 | |
| EN10025:S355JR,S355J0,S355J2 | EN10025:S235JR,S235J0,S235J2 | |
| 3設計風速 | 250 km/hまで | |
| 4. 許容される傾き | 0.5~1.0度 @ 動作速度 | |
| 5張力強度 | 470〜630 MPa | 360〜510 MPa |
| 6降電力 | 355MPa | 235MPa |
| 7伸縮 (%) | 24 | 20 |
| 8衝撃強度KV (J) | 27°Cから20°CまでQ345B ((S355JR) | 27°Cから20°CまでQ235B (S235JR) |
| ボルトとナッツ | ||
| 9. グレード | クラス486 について88 について8 | |
| 10メカニカルプロパティに関する基準 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナッツ | ISO 898-2 | |
| 10.3 洗濯機 | ISO 6507-1 | |
| 11尺寸に関する基準 | ||
| 11.1 ボルト | DIN7990,DIN931,DIN933 | |
| 11.2 ナッツ | ISO4032,ISO4034 | |
| 11.3 洗濯機 | DIN7989,DIN127B,ISO7091 | |
| 溶接 | ||
| 12方法 | CO2シールドアーチ・ウェルディング&潜水アーチ・ウェルディング (SAW) | |
| 13スタンダード | AWS D1 について1 | |
| ガルバン化 | ||
| 14鋼材プロフィールのガルバニゼーション規格 | ISO 1461またはASTM A123 | |
| 15螺栓とナッツのガルバニゼーション規格 | ISO 1461またはASTM A153 | |
通信塔の設置に関する一般的手順
1地形を分類し,塔の設置要件を満たしていることを確認するための地形調査または調査
2設計塔の体と基礎
3プロの設計と計算ソフトウェアによって塔の体と基盤をテストし,指定
4塔と基礎の寸法と材料の仕様を指定する.
5塔の部分のローフティングとショップ図面を準備する
6設計図と仕様に従ってタワーの部品を製造する.
7塔の基礎に穴を掘って底にセメントの底層を作ります
8基礎のための鋼のケージフレームとアンカー
9コンクリートの基礎を建設するための木製の模具を作る
10基礎の周りに鋼板や棒で接地網を設置する.
11コンクリートを注ぎ,底のブロックと基座を建設
12乾燥し,水付けするコンクリートの基礎
13衝撃強度をテストし,設計仕様を満たしていることを確認します.
14塔の足台を基礎の基板に固定し,塔の他の構成要素
15塔の部分とアンテナの支架,梯子,休憩と作業のプラットフォーム,雷の棒,接地プレートなどを組み立てます.
16塔の体と基盤の敷設,塔の少なくとも2フィートが地面網に接続されていることを確認してください.雷の棒は少なくとも2つの基盤を通って接地網に接続しなければならない..
17, 塔の直さまたは垂直性をテスト
18, すべての仕様が確認された場合,記入します.
